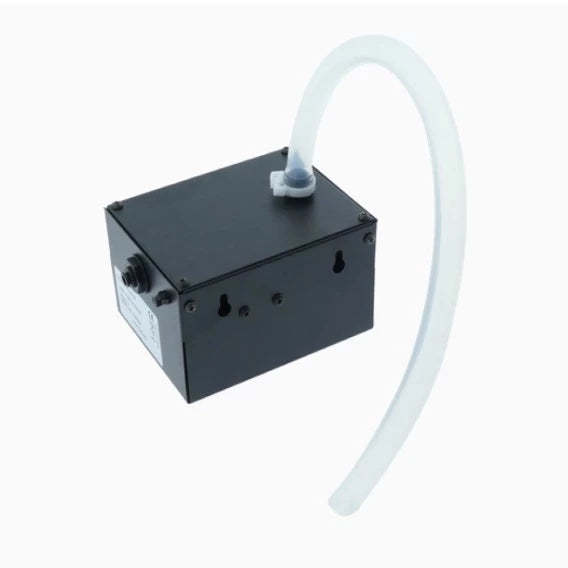

Wasserpumpen-Kit für Dimplex E-Matrix und Dimplex Cassette
Dieses Wasserpumpen-Kit kann für Dimplex automatische Wasserbefüllsysteme verwendet werden. Es kann bei Bedarf auch auf manuelle Befüllung umgestellt werden. Für die manuelle Befüllung sollte der Wassertank in der Nähe und leicht zugänglich für regelmäßiges Nachfüllen platziert werden.
Verwenden Sie mit diesem Pumpen-Kit ausschließlich gefiltertes bzw. entkalktes Wasser. Stellen Sie sicher, dass das Gerät auf einer ebenen Fläche steht. Beachten Sie, dass in ruhigen Umgebungen ein Geräusch von der Pumpe normal ist. Der Wassertank, die Auffangwanne, der Deckel, der Tankverschluss und die Luftfilter sollten wöchentlich gereinigt werden, insbesondere in Regionen mit hartem Wasser.
Installation des Pumpen-Kits
Wählen Sie einen geeigneten Wassertank für die Installation aus. Dieser ist nicht im Lieferumfang enthalten. Nachfolgend finden Sie einige Beispiele für passende Tankgrößen:
- E-Matrix: ca. 200 ml Wasser pro Stunde
- E-Matrix Linear: ca. 400 ml Wasser pro Stunde
- Cassette 500: ca. 200 ml Wasser pro Stunde
- Cassette 1000: ca. 400 ml Wasser pro Stunde
Ein 10-Liter-Tank ermöglicht folgende Betriebszeiten:
- E-Matrix 800/500: ca. 50 Stunden
- E-Matrix 1300/400: ca. 25 Stunden
- Dimplex Cassette 500: ca. 50 Stunden
- Dimplex Cassette 1000: ca. 25 Stunden

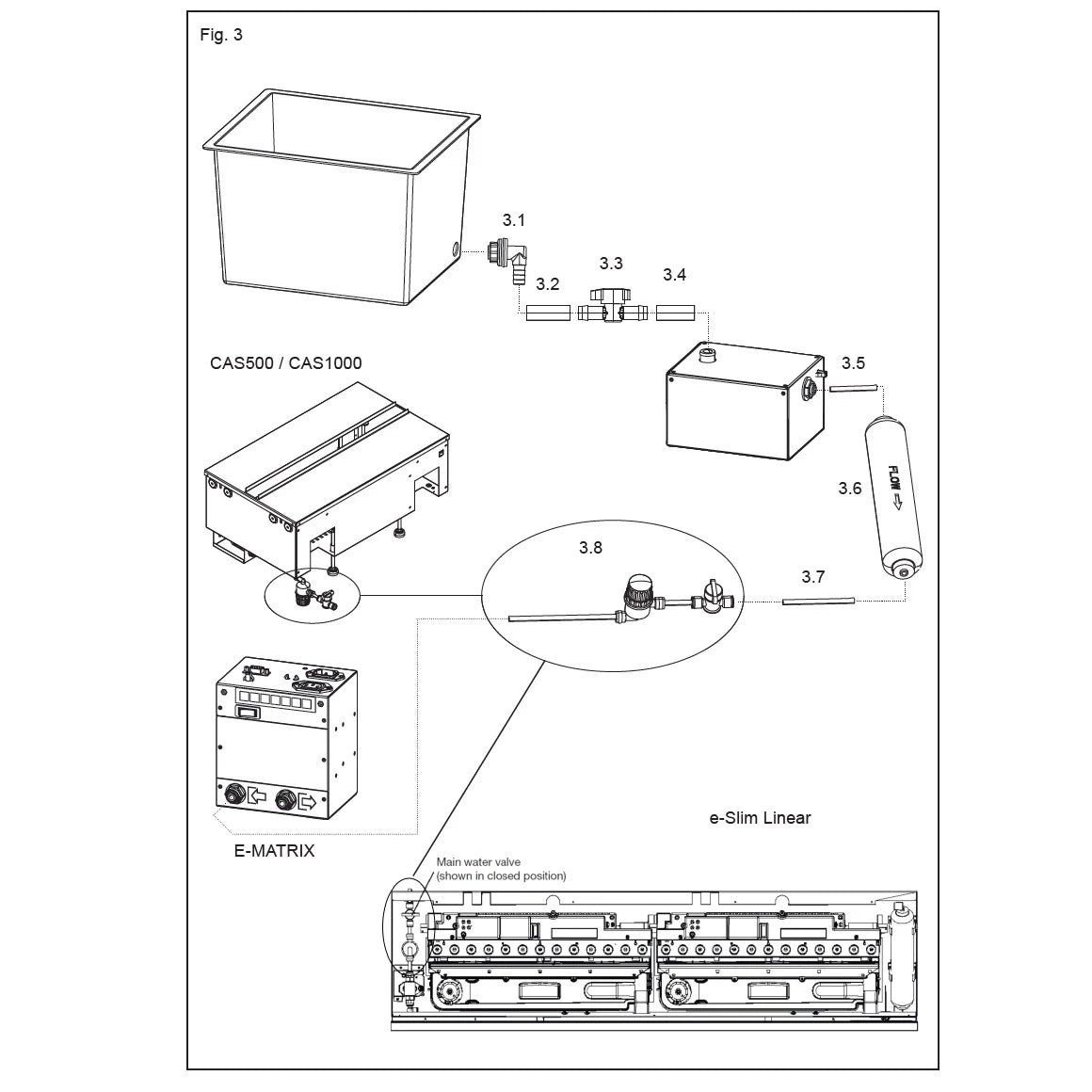

Für die Montage der Tankverschraubung ist es erforderlich, mit einer Bohrmaschine ein Loch in den Wassertank zu bohren (Abb. 3.1 in der Installationsanleitung). Der Bohrer oder die Lochsäge sollte einen Durchmesser von 16–20 mm haben. Wählen Sie bitte das passende Werkzeug entsprechend dem Material des Tanks aus.
Platzierung von Pumpe und Wassertank
Wählen Sie einen geeigneten Standort für die Pumpenbox und den Wassertank, der folgende Anforderungen erfüllt:
- Einfaches Nachfüllen des Tanks
- Leichte Reinigung des Tanks
- Maximal 2 Meter Entfernung zum Produkt
- Guter Zugang für zukünftige Wartung und Service der Pumpenbox
- Ausreichender Abstand, um Spritzwasser auf elektrische Teile zu vermeiden

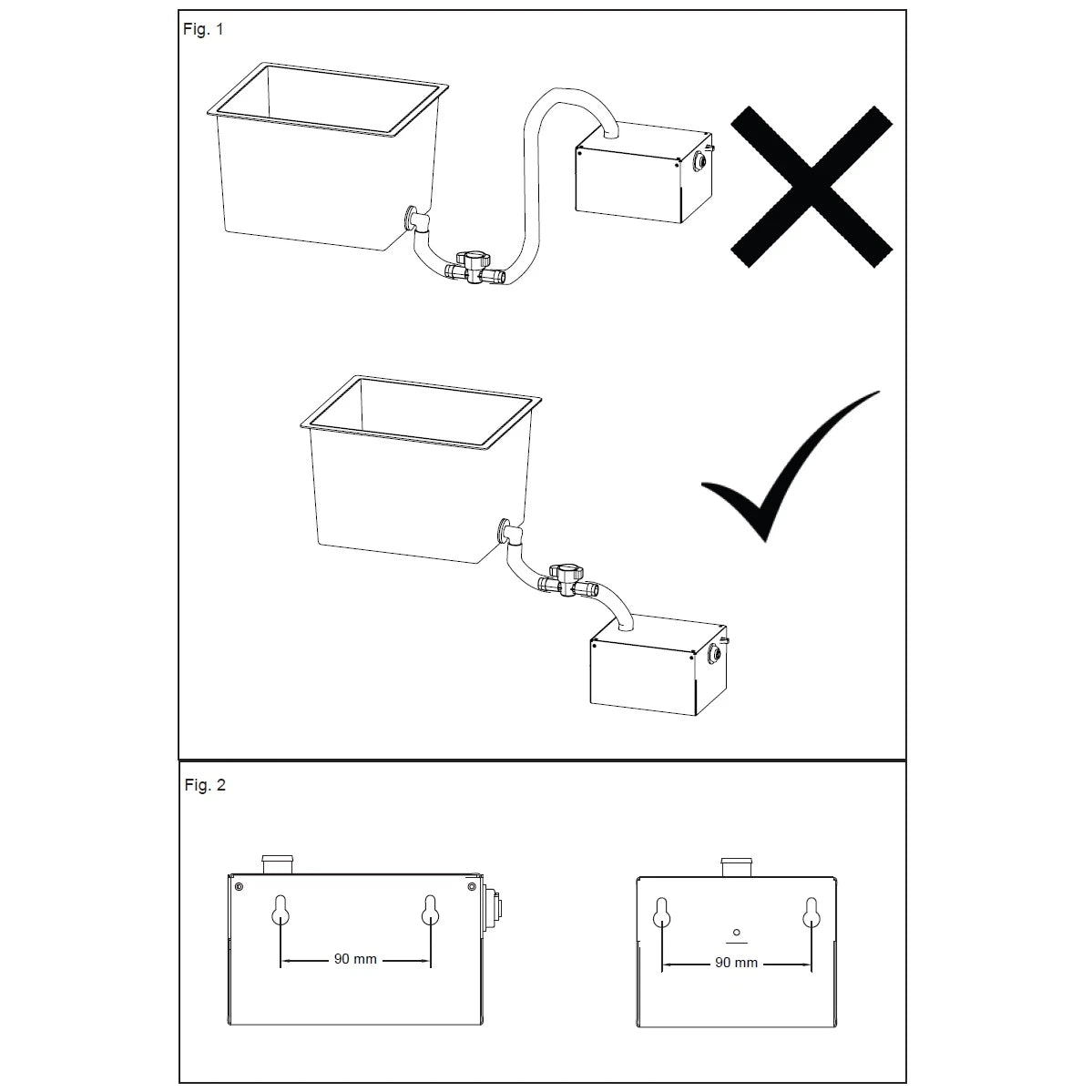

Wichtig: Die Pumpenbox muss unterhalb des Auslasses des Wassertanks platziert werden (Abb. 1 in der Installationsanleitung), damit die Pumpe mit Wasser befüllt werden kann. Die Pumpenbox darf niemals ohne Wasseranschluss betrieben werden. Tank und Pumpe dürfen maximal 2 Meter unterhalb des Wasserniveaus in der Auffangwanne des Produkts platziert werden. Es wird nicht empfohlen, den Tank oberhalb des Produkts zu positionieren.
Bauen Sie einen geeigneten Standfuß für den Wassertank und platzieren Sie die Pumpenbox unterhalb des Tankauslasses. Die Pumpenbox kann auf dem Boden stehen oder mithilfe der Befestigungslöcher an der Rück- oder Seitenwand der Pumpenbox montiert werden (Abb. 2 in der Installationsanleitung). Um die Löcher zu nutzen, schrauben Sie zwei passende Schrauben mit einem Abstand von 90 mm in die Montagefläche. Lassen Sie jeweils 5–10 mm der Schrauben herausstehen und hängen Sie die Pumpenbox daran auf.
Weitere Informationen zum Wasseranschluss der Pumpe finden Sie in der Installationsanleitung.
